Vertical balancing machine BS-В-60

Name: Vertical balancing machine BS-В-60
Rating: 5.0 (589 reviews)

Maksimaalne mass detail:: 65
Minimaalne mass detail:: 1,0
Maksimaalne Ø balansseeritav detail:: 800
Minimaalne saavutatav jääkdisbalanss Umar, g x mm/kg:: до 0,5

Tehnilised andmed
Rakendus
Varustus
Eelised
Tarkvara
Koolitus
Hinnapäring

Lae mudeli kirjeldus alla

Balanssermasina tehnilised andmed

Parameetrid

Omadused

Maksimaalne mass detail, kg

Minimaalne mass detail, kg

1,0

Minimaalne saavutatav jääkdisbalanss Umar, g x mm/kg

kuni 0,5

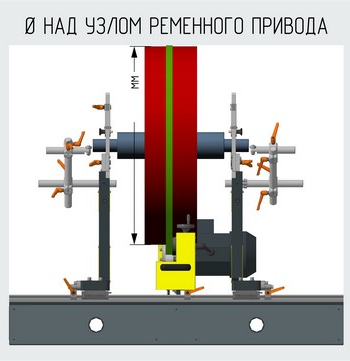

Balansseeritavate detailide läbimõõt, mm

kuni 800

Detaili istumisläbimõõt, mm

10-120

Masina mõõtmed P x K x L, mm

1100х1100х1250

Masina mehaanilise osa mass (mitte rohkem kui), kg

540

Supply voltage, V/Hz/Phase

380/50/3

Pöörlemissagedust mõõtva anduri tüüp

Laser

Ajami elektrimootori võimsus, kW

2,2

Braking module for accelerated stop

Valikuline tellimisel

Rakendus

Vertical balancing machines of the BS-V series are designed for high-quality dynamic balancing of components such as:

Elektriajamite ankurid

Masinate ja mehhanismide võllid

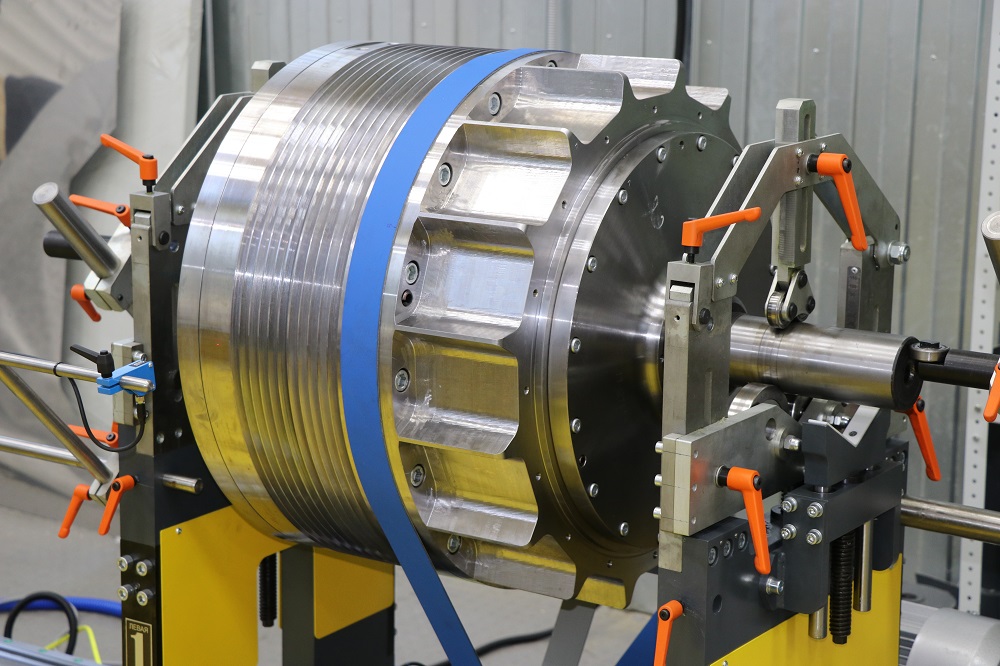

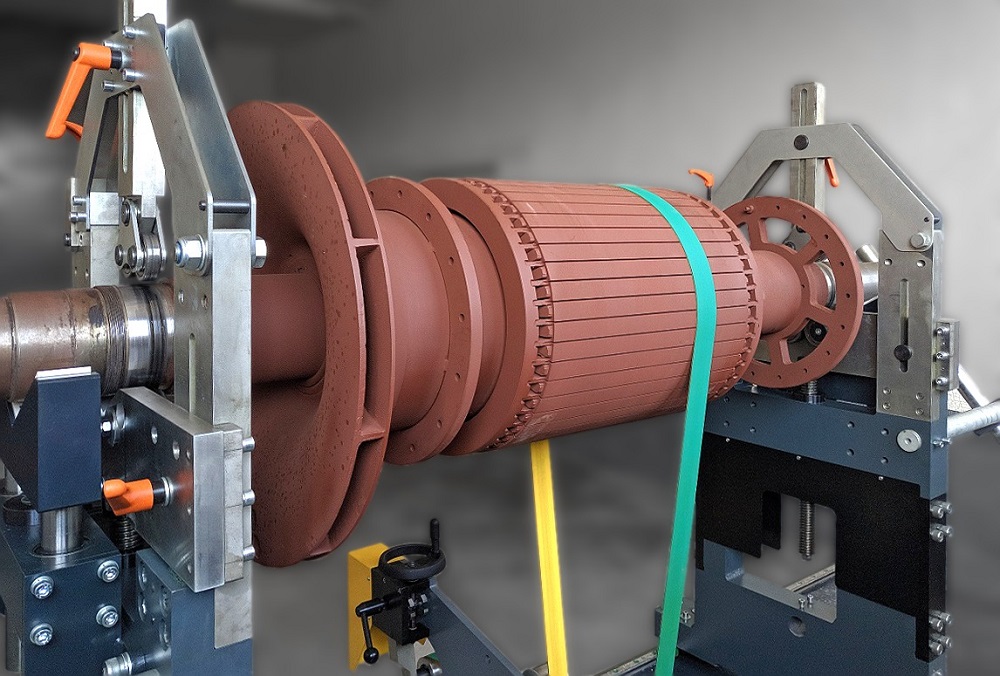

Elektriajamite rootorid

Hammasvõllid

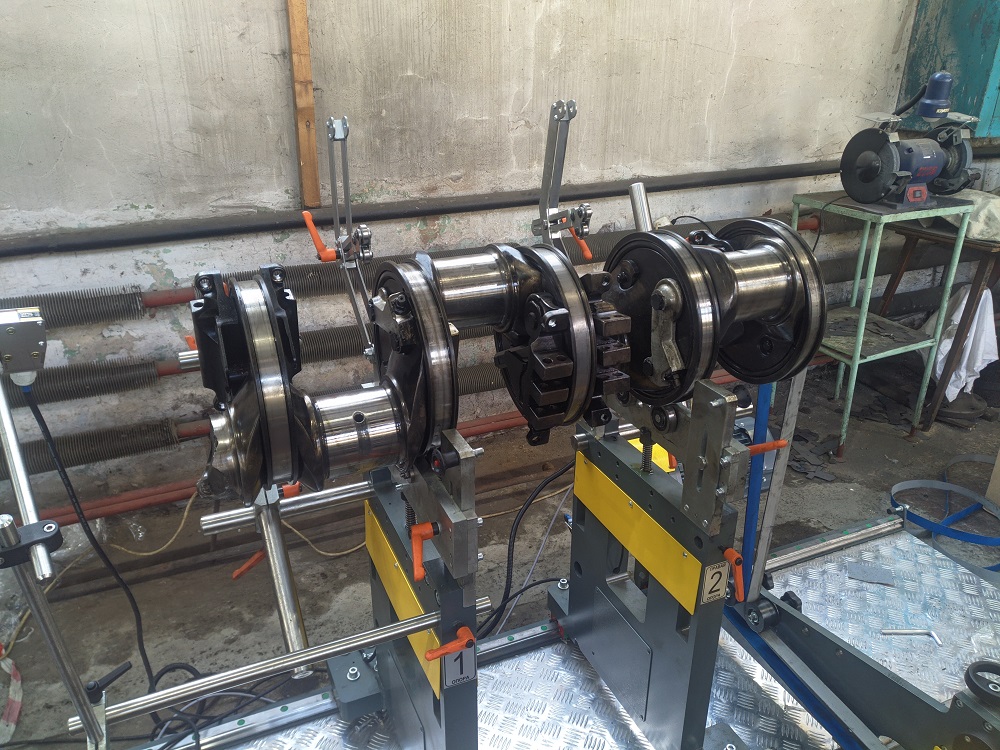

Sisepõlemismootorite väntvõllid

Tsentrifuugide trumlid

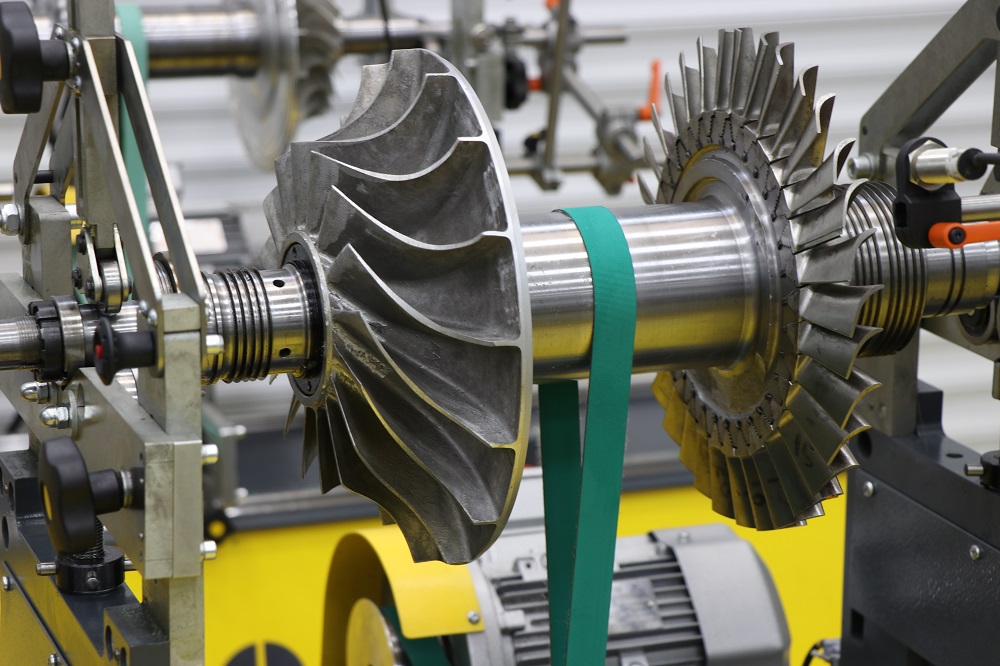

Turbokompressorite rootorid (turbiinid)

Tsentrifugaalpumpade töorattad

Ventilaatorrootorid

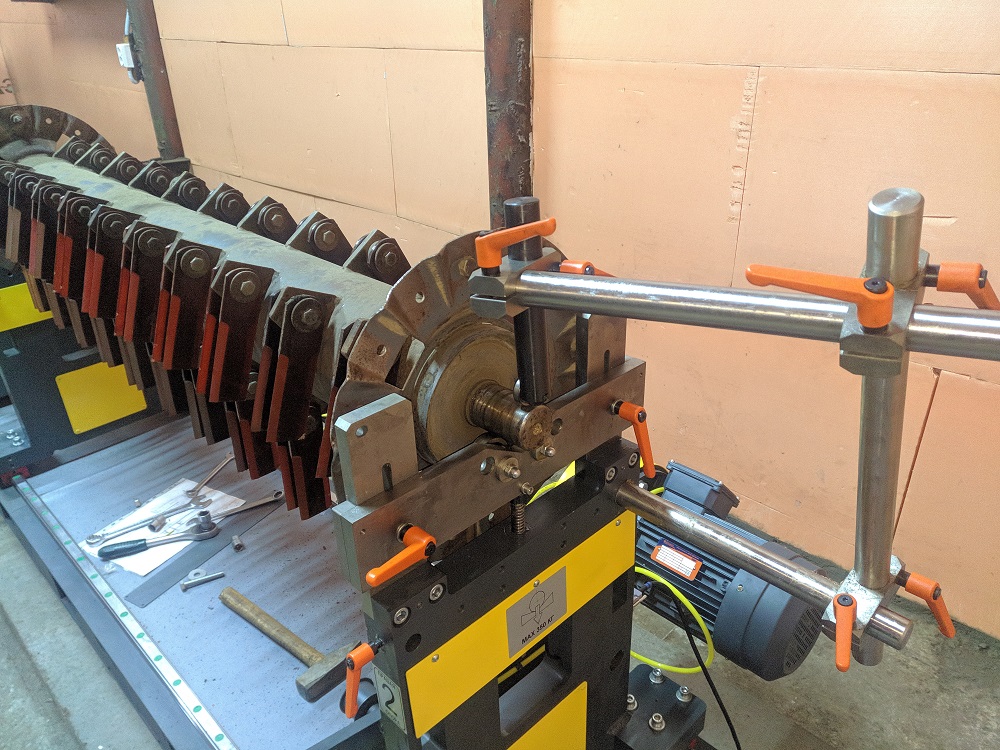

Vöötrootorid ja pekslid

Kardaanvõllid

Põllumajandustehnika rootorid

Rihmarattad

Varustus ja seadistus

Varustus

Drilling Machine

Protective Shield

Laser Tachometer

Laser Printer

Eelised

Pöörlemise vertikaaltelg võimaldab tooteid seeriatasakaalustamisel maksimaalselt kiiresti vahetada.
Masinaga võib kaasas olla adapterkomplekt levinumate istumisläbimõõtude jaoks.
Standardne kaitsekate operaatori turvalisuse tagamiseks tasakaalustamise ajal.
Masinal on võimalik otse keevitustöid teha.

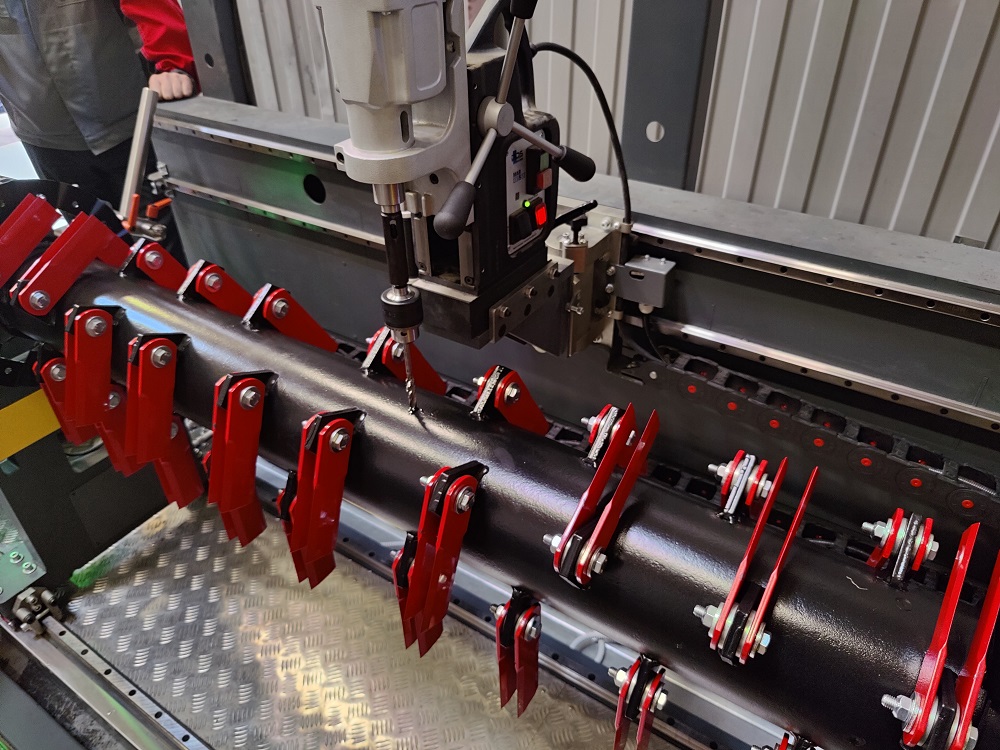

Võimalik on masinale puurimisseadmega hilisem varustamine, et tasakaalutus kõrvaldada otse masinal.
Kõik tasakaalustusmasinad tarnitakse kvaliteetse vibratsiooni summutava alusega, mis võimaldab selle paigaldada tavalisele betoonpõrandale. Harvadel juhtudel võib masina kinnitamine olla vajalik.

Tarkvara

Tarkvara «R-Bal V3.9», nagu ka riistvara, on ettevõtte OÜ «PK Robals» arendus ning seda täiustatakse pidevalt. Sellel on lihtne ja intuitiivne kasutajaliides.

Tarkvara
Valida tasakaalustatava rootori konfiguratsioon vastavalt parandustasandite asukohale suhtes tugedesse (tugedevaheline, kontsiaalne, kahekontsiaalne, vasakul või paremal tugedest). Teha dünaamilist tasakaalustamist nii mitmes tasandis korraga kui ka ühes tasandis. Ümber arvutada tasakaalutushetki ühtedelt tasanditelt teistele, ühelt parandusraadiuselt teisele. Teha käsitsi või automaatset tasakaalustatava rootori pööramist vajaliku nurga võrra kohes ekraanil kuvatava praeguse asendi näidikuga. Automaatselt koostada dünaamilise tasakaalustamise protokoll. Olenevalt nõutavast dünaamilise tasakaalustamise täpsusest, määrata keskmistamiste arv.	Arvutada lubatud tasakaalutushetke tase teadaolevate rootori massi ja suurima tööpöörlemissageduse väärtuste põhjal. Määrata tolerants erinevates mõõtühikutes (gxmm, gxcm, gxmm/kg, mm/s, µm). Teha rootori soojendamist (rootori pöörlemine telje joondamiseks). Mõõta amplituudi väljatõmbel. Kasutada spetsiaalse parandusrežiimi (puurimine, freesimine), programm arvutab tasakaalutushetke parandamiseks vajalike aukude arvu. Kontrollida pöörlemiskiirust kuni 0,1 p/min täpsusega ja anda operaatorile teateid kõrvalekordetest esialgselt määratud parameetritest.
Rootori tasakaalustamise aken Katsetuste aken	Võnkumiste amplituudi ja faasi sõltuvuse graafik pöörlemiskiirusest Katsetuste kontrollleht Umar

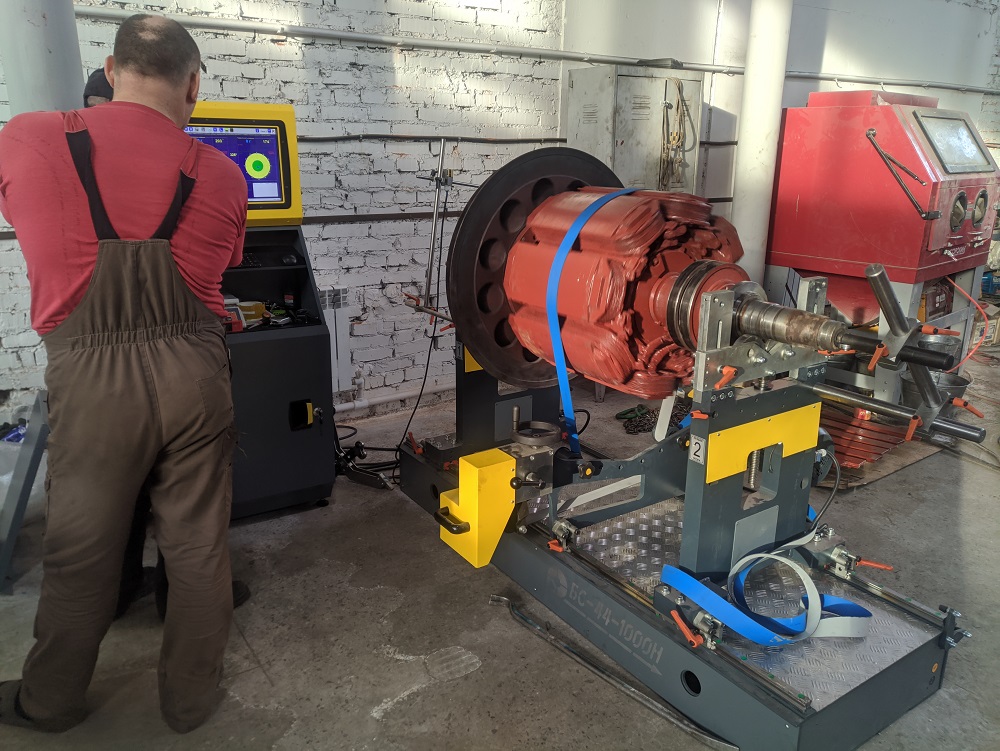

Käivitamise ja seadistustööd ning oskuste üleviimine

Tasakaalustusmasina soetamisel pakume kahte tüüpi käivitamise ja seadistustöid: paigaldusinseneri otsene sõit kliendi juurde ja masina kaugkäivitamine.

Kaasaegne tasakaalustusmasin on üsna keerukas seade ning kvalifitseeritud tööjõu puuduse tingimustes on eriti oluline spetsialistide kvaliteetne ettevalmistus. Seetõttu pakume abi personali koolitamisel. Tasakaalustusmasina operaatori ettevalmistamise käigus antakse edasi oskusi masina kasutamiseks ja rootorite dünaamilise tasakaalustamise põhimõtteid.

Suurepäraseks abivahendiks masina operaatorile on programm "Tasakaasujuht: multimeediakursus tasakaalustusmasinal tööks ettevalmistumiseks". Multimeediakursus koosneb videote seeriast, mis annavad lühikirjelduse tasakaalustusprotsessis kasutatavate terminite kohta, kirjeldavad rootorite tüüpe, tasakaalutususe tekkepõhjuseid ja tüüpe, peamisi parandusmeetodeid, toovad välja ohutuseeskirjad masinal töötamisel, masina komponentidega koostöö põhimõtted ning kirjeldavad kõiki tasakaalustusmasina tööd juhtiva tarkvara funktsioone.
Programm on kasutatav teadmiste kordamiseks, mis on omandatud käivitamise ja seadistustööde käigus.
